横河系统cs3000数据连接的数据对象

在进行数据连接的场合，作为功能块的输入输出端子连接对象可以指定过程输入输出、软件输入输出、通信输入输出、现场总线输入输出或其它功能块的数据项目名称。
对于各个连接对象，可以进行数据参照或数据设定。

• 数据连接

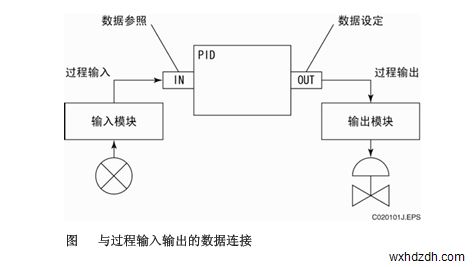

和过程输入输出进行的数据连接是指在功能块的输入输出端子上对模拟输入输出、接点输入输出等的过程输入输出进行的输入输出连接。因过程输入输出没有输入输出端子，所以不能进行端子间的连接。下面是和过程数据进行数据连接的示例。

• 与软件输入输出的数据连接

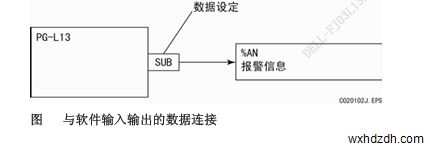

所谓软件输入输出的数据连接，是将内部开关以及信息输出(报警信息、顺序控制的信息等)连接在功能块的输入输出端子上。与软件输入输出的数据连接示例如下:

• 与通信输入输出的数据连接

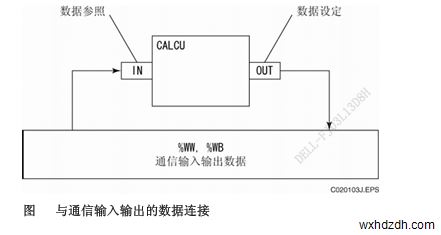

所谓通信输入输出的连接，是将通信输入输出的字符数据以及位数据连接在功能块的输入输出端子的输入输出连接。

• 与现场总线输入输出的数据连接

所谓现场总线输入输出的连接，是将现场总线块的参数连接在功能块的输入输出端子上的输入输出连接。

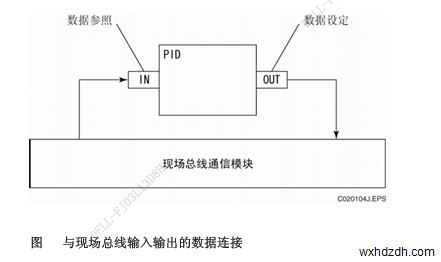

与现场总线输入输出的连接示例如下:

• 与其它功能块的数据连接

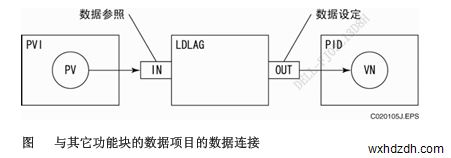

所谓与其它功能块数据连接，是将保存在其它功能块的测量值(PV)、操作输出值(MV)等的数据项目连接到功能块的输入输出端子时的输入输出连接。与其它功能块的数据项目连接的示例如下:

在与其它数据功能块的数据连接中，为了与连接对象的数据项目进行数据通信，只要事先在连接起点的功能块中指定好输入输出连接信息，那么在连接对象的功能块中，就没有必要指定输入输出信息。
在运算块中，在将运算输入值(RV、RVn)作为常量使用时，可以向功能块的运算输入值(RV、RVn)进行数据设定。但是这个时候，如果在与运算输入值(RV、RVn)对应的输入端子上指定了数据参照或端子间连接(串级输入)的话，那么使用输入端子的输入动作就会优先。

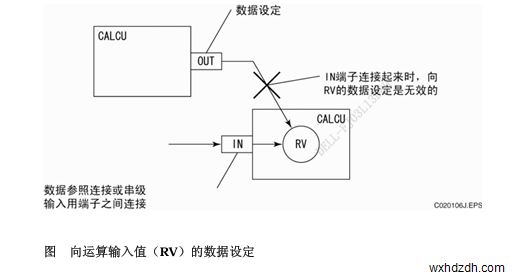

向运算输入值(RV)的数据设定示例如下:
